井式环件热处理炉的结构：
井式环件热处理炉是由炉体和一个可移动的炉盖及控制系统组成.
1、炉体外壳采用型钢及钢板焊接成框架结构.
2、炉盖支承采用槽钢和导轨组合移动式。
3、经过我们长期的生产经验和用户要求，我们还专门设计了铬锰氮炉口护圈，目的是保护炉口的棉不被工件撞坏，使热量不被流失，从而保证了炉温的均匀性。（这是我们专为大型环件井式炉设计的）
4、加热元件采用上海电工合金厂生产的高电阻合金OC25AL5电阻带布置在炉侧。
5、炉体采用高纯硅酸铝纤维棉压成板块筑成，炉壁悬挂电阻带加热，该结构主要特点是节能、发热效力高，能很快使温度上升。而且不易损坏。炉壁发热元件为OCr25AL5电阻带。

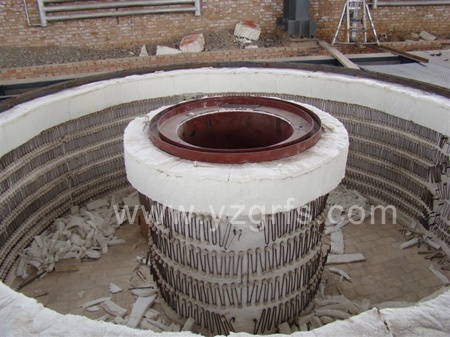

6、炉底部分由于承重，采用高铝耐火砖砌筑，炉子中芯部位采用大圈套小圈的做法，里外加热，这样即增加了炉温均匀性，又降低了炉子的功率消耗，同时减小了炉子的配置功率，使变压器的利用空间更大。由于底部没有电阻丝，我们在上面加了铬锰氮垫铁，增加了环件中间炉温的流通性。
7、炉盖采用液压升降，电机控制自动行走。为了节省昂贵的厂房和土地投资，我们专为多台电炉为一整体设计了一个公用的升降机构，避勉了以往一炉和留一炉盖位的浪费局面。
8、控制采用一只彩色液晶无纸记录仪记录，该记录仪取代了常规的中长图有纸记录仪，由于大型井式炉温区多，以前基本都采用中长图有纸多点记录仪，而该表容易产生乱打点现象，经常打不成一条线，而是满天星，这样让客户非常不满工艺曲线，同时传真不方便，因为纸张超宽。彩色液晶无纸记录仪的优点是显示清楚，数字、曲线、棒图可任选，工作日期时间一目了然，可调整偏差温度，用配备的U盘考下来可打印或发邮件给用户。
9、利用多区独立控制，采用上海国龙表TCW-32A，PID自动调节功率，可控硅控制。
井式环件热处理炉电器部分：
1、PID控制，上海国龙智能TCW-32A调功表控制，无纸记录议1台。
2、接触器和可控硅双重保护控制。接触器和可控硅双向控制也是我们专门设计的，这一设计弥补了相互的控制弱点，可控硅控温精度高，但容易击穿和关不死，有导通和漏电现象，容易伤害工作人员和使设备超温而遭破坏；而接触器安全性比较好，通过关断能把电关死，但控温精度不够，容易使炉温产生缓冲，所以二者接合控制是更理想也是更合理的，也是我多年来的结晶。
3、陶瓷热电偶，K型。
我厂已为大批风电法兰、回转支承、塔筒、风电轴的锻造企业生产了大批热处理炉，其中更典型的是井式环件热处理炉，是根据法兰的特点生产，其次还有台车炉，箱式炉，炉体移动炉，罩式炉等是根据各公司要求设计制造，尺寸按各家产品规格生产。
