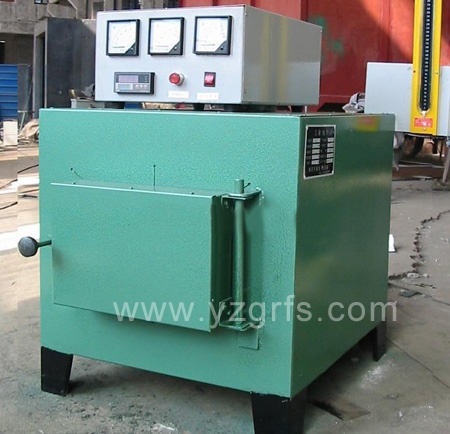

箱式回火电阻炉

箱式回火电阻炉

    箱式回火电阻炉

       箱式回火电阻炉是国家标准型周期作业箱式回火电炉,炉顶安装有热风内循环风机,主要供合金钢制品、各种金属机件回火热处理,以及铝合金、铜材固熔、退火、时效等轻合金热处理。

    箱式回火电阻炉主要用途:供石油化工、医疗卫生、实验室及模具、钢制机件的加热、时效、回火等用。
    箱式回火电阻炉的特点:用硅酸铝纤维棉全棉压制保温层及炉底,整台设备无耐火砖,具有升温快、保温性好的优点。

    箱式回火电阻炉的结构简介:
        箱式回火电阻炉由炉体和电控两部份组成。
        炉体部份主要包括炉壳、炉衬、炉门及加热器部份组成。
        炉壳由钢板与型钢焊接而成;炉衬采用节能型超轻质耐火砖、硅酸铝纤维与优质保温材料组成复合炉衬;加热器用高合金电阻丝绕成螺旋状,固定在炉膛两侧高铝搁砖上,炉底加热元件放置于底部山形搁砖上;炉门的升降采用电动减速机构带动或手动,炉门采用硅酸铝纤维制成,并设自动压紧装置以提高炉体的密封性,防止炉气外泄。
        电控部份主要包括温控、操作两部份。温控采用日本进口温控表与可控硅实行PID控制,另配无纸记录仪记录完整工艺曲线,并可到温记时、超温报警等功能;操作采用按钮加灯光显示,实现对加热器通断及炉门升降等动作的控制;并设有加热器与炉门的连锁保护装置,安全可靠。

    箱式回火电阻炉的技术参数:

    参 数 名 称

    单位

    型    号

    RX3-15-6

    RX3-15-6

    RX3-30-6

    RX3-45-6

    RX3-60-6

    RX3-75-6

    额 定 功 率

    KW

    15

    15

    30

    45

    60

    75

    额 定 电 压

    V

    380

    380

    380

    380

    380

    380

    最 高 温 度

    650

    650

    650

    650

    650

    650

    工 作 温 度

    650

    650

    650

    650

    650

    650

    相       数

    2

    2

    3

    3

    3

    3

    炉膛
    尺寸

    mm

    650

    700

    950

    1200

    1500

    1800

    mm

    300

    360

    450

    600

    750

    900

    mm

    250

    360

    350

    400

    450

    550

    加热元件接法



    Y

    Y

    Y

    Y

    空炉升温时间

    h

    ≤1.5

    ≤1.5

    ≤1.5

    ≤1.5

    ≤2

    ≤2

    空炉损耗功率

    KW

    ≤5

    ≤5

    ≤8

    ≤10

    ≤13

    ≤15

    控 温 精 度

    ±1

    ±1

    ±1

    ±1

    ±1

    ±1

    最大装载量

    Kg

    80

    80

    200

    400

    800

    1600

    重      量

    Kg

    1100

    1200

    2000

    2600

    3700

    4800
