用途：
    RT3系列中温台车电炉是国家标准节能型周期式台车电炉，主要用于高铬、高锰钢铸件、灰口铸铁件、球墨铸铁件、轧辊、钢球、破碎机锤头、耐磨衬板淬火、退火、时效以及各种机械零件热处理之用。



结构简介：

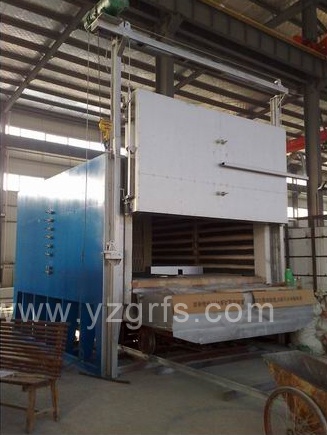

     中温台车电炉结构外壳由钢板和型钢焊接而成，炉体底部与台车轻轨连为一体，用户不需要基础安装，只须放于平整的水泥地面即可使用。台车电炉采用复合炉衬超节能结构，采用超轻质节能耐火保温砖砌筑，夹层置硅酸铝纤维毡保温，间置填充膨胀保温粉，炉口采用重质防撞砖、台车面层重质高铝防压砖。炉体与台车之间通过自行动作的密封机构来减少台车电炉的热损失，改善炉温均匀性。中温台车电炉的加热元件材料为国际通用OCr25Al5电阻丝，独家生产的防掉丝上斜20°搁丝砖，元件更高使用温度1250℃。台车上安装有铬锰氮耐热钢炉底板或1200℃碳化硅炉底板以承载工件之用，为了防止工件加热后产生氧化皮通过炉底板的缝隙落入底部加热元件周围而造成加热元件的损坏，需要经常定期地吹扫台车炉底板下方的氧化皮，一般每周吹扫一次，吹扫时将炉底析吊起，用压缩空气将电阻丝槽内的氧化皮屑吹扫干净。中温台车电炉的控温系统可采用标准位式自动控温柜或微电脑程序自动控温柜。



参 数 名 称		单位	型    号
			RT4-30-9	RT4-65-9	RT4-75-9	RT4-90-9	RT4-105-9	RT4-150-9
额 定 功 率		KW	30	65	75	90	105	150
额 定 电 压		V	380	380	380	380	380	380
更 高 温 度		℃	1000	1000	1000	1000	1000	1000
工 作 温 度		℃	950	950	950	950	950	950
频       率		Hz	50	50	50	50	50	50
相       数		相	3	3	3	3	3	3
炉膛 尺寸	长	mm	950	1200	1500	1800	1800	2000/2800
	宽	mm	500	600	750	900	900	1000/900
	高	mm	450	450	600	600	650	700/600
加热元件接法			Y	Y	Y	Y	Y	Y
空炉升温时间		h	≤2.5	≤2.5	≤2.5	≤2.5	≤2.5	≤3
空炉损耗功率		KW	≤11	≤11	≤18	≤19	≤27	≤32
控 温 精 度		℃	±1	±1	±1	±1	±1	±1
炉温均匀性		℃	±8	±8	±8	±8	±8	±8
更大装载量		Kg	500	1000	1500	2500	3000	4500
重      量		Kg	1900	2600	3100	3800	4000	4800



参 数 名 称		单位	型    号
			RT4-180-9	RT4-220-9	RT4-250-9	RT4-270-9	RT4-280-9	RT4-300-9
额 定 功 率		KW	180	220	250	270	280	300
额 定 电 压		V	380	380	380	380	380	380
更 高 温 度		℃	1000	1000	1000	1000	1000	1000
工 作 温 度		℃	950	950	950	950	950	950
相       数		相	3	3	3	3	3	3
炉膛 尺寸	长	mm	2100	2500	2400/3400	3000/3000	2800	3000
	宽	mm	1050	1300	1500/1050	1500/1000	1500	1500
	高	mm	750	900	800/1000	1000/950	1200	1200
加热元件接法			Y	Y	Y	Y	Y	Y
空炉升温时间		h	≤3	≤3.5	≤4	≤4	≤4	≤4
空炉损耗功率		KW	≤39	≤50	≤60	≤65	≤67	≤70
控 温 精 度		℃	±1	±1	±1	±1	±1	±1
炉温均匀性		℃	±8	±8	±8	±8	±8	±8
更大装载量		Kg	5000	7000	8000	9000	10000	11000
重      量		Kg	5600	8500	8600	8800	9000	9200

参 数 名 称		单位	型    号
			RT4-320-9	RT4-360-9	RT4-400-9	RT4-450-9	RT4-480-9	RT4-500-9
额 定 功 率		KW	320	360	400	450	480	500
额 定 电 压		V	380	380	380	380	380	380
更 高 温 度		℃	1000	1000	1000	1000	1000	1000
工 作 温 度		℃	950	950	950	950	950	950
相       数		相	3	3	3	3	3	3
炉膛 尺寸	长	mm	3000/3000	3700/3500	4000	4200	4500	4500
	宽	mm	1500/1850	1500/1500	1500	2000	2000	2500
	高	mm	1500/1000	1000/1500	1500	1500	1500	1500
加热元件接法			Y	Y	Y	Y	Y	Y
空炉升温时间		h	≤4	≤4	≤4.5	≤4.5	≤4.5	≤4.5
空炉损耗功率		KW	≤75	≤85	≤95	≤105	≤125	≤130
控 温 精 度		℃	±1	±1	±1	±1	±1	±1
炉温均匀性		℃	±8	±8	±8	±8	±8	±8
更大装载量		Kg	12000	15000	15000	16000	17000	18000
重      量		Kg	9300	10600	11800	13000	14000	14000



参 数 名 称		单位	型    号
			RT4-540-9	RT4-570-9	RT4-600-9	RT4-660-9	RT4-750-9	RT4-800-9
额 定 功 率		KW	540	570	600	660	750	800
额 定 电 压		V	380	380	380	380	380	380
更 高 温 度		℃	1000	1000	1000	1000	1000	1000
工 作 温 度		℃	950	950	950	950	950	950
相       数		相	3	3	3	3	3	3
炉膛 尺寸	长	mm	5000	5000	5000	5000	5600	6000
	宽	mm	2000	2500	2000	2500	2500	2500
	高	mm	1500	1500	2000	1700	2000	2000
加热元件接法			Y	Y	Y	Y	Y	Y
空炉升温时间		h	≤4.5	≤4.5	≤4.5	≤4.5	≤4.5	≤4.5
空炉损耗功率		KW	≤135	≤150	≤160	≤180	≤210	≤220
控 温 精 度		℃	±1	±1	±1	±1	±1	±1
炉温均匀性		℃	±8	±8	±8	±8	±8	±8
更大装载量		Kg	20000	22000	25000	22000	23000	25000
重      量		Kg	16000	17000	17500	18500	19500	20500



参 数 名 称		单位	型    号
			RT4-850-9	RT4-900-9	RT4-1020-9	RT4-1350-9	RT4-1450-9	RT4-1850-9
额 定 功 率		KW	850	900	1020	1350	1450	1850
额 定 电 压		V	380	380	380	380	380	380
更 高 温 度		℃	1000	1000	1000	1000	1000	1000
工 作 温 度		℃	950	950	950	950	950	950
相       数		相	3	3	3	3	3	3
炉膛 尺寸	长	mm	6500	6600	4700	9000	16000	20000
	宽	mm	3000	3000	4500	3000	3400	3000
	高	mm	2500	2000	2500	2500	3000	3000
加热元件接法			Y	Y	Y	Y	Y	Y
空炉升温时间		h	≤4.5	≤4.5	≤5	≤5	≤5	≤6
空炉损耗功率		KW	≤240	≤250	≤280	≤320	≤350	≤450
控 温 精 度		℃	±1	±1	±1	±1	±1	±1
炉温均匀性		℃	±8	±8	±8	±8	±8	±8
更大装载量		Kg	28000	30000	32000	35000	50000	80000
重      量		Kg	21500	22500	24000
